產品名稱：玻璃鋼搖床面
一、簡介
搖床是國內廣泛使用的有效重選設備，其選別部分基本是傳統的木質床面。實踐證明，木質床面容易變形損壞、維修頻繁，使用期短，木材生漆等原材料日趨緊缺，難以適應生產發展的要求。為此，研制了LS型（6-S型）等新式玻璃鋼搖床面以取代木質床面。鑒定認為其結構先進，性能良好，運轉可靠，選別指標優良，在材質、結構、制造工藝等方面與木質床面完全不同，是對傳統木質床面的重大革新，確定批量生產推廣使用。
生產實踐證明，玻璃鋼搖床面具有一系列優點： 1、剛度、強度大、變形小。 2、吸水率低、不增重。 3、工作表面不易損壞、耐磨性好、維修量小。 4、不吸潮泡腫、不霉爛、無蟲蛀。 5、抗化學腐蝕、耐酸堿、不忌礦漿是的藥劑。 6、耐氣候性好、形狀穩定、不干裂。 7、選別性能良好、指標穩定。 8、保留了木質床面的裝配尺寸、兩者可互換安裝。 我公司根據設計圖紙和成套技術工藝組織生產，嚴格質檢，保證產品各項技術要求，歡迎廣大用戶選購。
二、用途
用于選別2-0.02毫米礦砂及礦泥級別的鎢、錫、鉭、鐵、錳、鉻、鈦、鉍、鉛、金等有色、黑色、稀貴金屬礦物，選別4~-0.02毫米的硫鐵礦；適當改換床條形式后選別末煤和煤泥；以及分選其他具有足夠比重差及粒度組成合適的混合物料。
可用于粗選、精選、掃選等不同作業，選別粗砂（2-0.5mm）、細砂(0.5-0.074mm）、礦泥（-0.074）等不同粒級。
選別機理與木質床面相同。系利用被分選礦物的比重差，床頭提供的差速運動，斜面水流及不同型式的床條，使礦粒群在床面上松散分層，選擇性運送，在床面上形成扇形分帶，從而產出不同貧富產品。
玻璃鋼搖床面技術參數：
|
名 稱 |
單 位 |
粗砂搖床床面 |
細砂搖床床面 |
礦泥搖床床面 |
|
|
床面 尺寸 |
長度 |
mm |
4450 |
4450 |
4450 |
|
傳動端寬 |
mm |
1855 |
1855 |
1855 |
|
|
精礦端寬 |
mm |
1546 |
1546 |
1546 |
|
|
有效給礦粒度 |
mm |
2 |
0.5 |
0.15 |
|
|
給礦量 |
t/d |
30-60 |
10-20 |
15-25 |
|
|
給礦濃度 |
% |
25-30 |
20-25 |
15-25 |
|
|
行 程 |
mm |
16-22 |
11-16 |
8-16 |
|
|
頻率 |
f |
45-48 |
18-53 |
50-57 |
|
|
床面清洗水量 |
t/d |
80-150 |
30-60 |
10-17 |
|
|
床面橫向坡度 |
度 |
2°30-4°30 |
1°30-3°30 |
1°-2° |
|
|
床面縱向坡度 |
% |
1.4 |
0.92 |
----- |
|
|
床面尖夾角 |
° |
32°-42° |
40° |
42° |
|
|
選礦面積 |
M2 |
7.6 |
7.6 |
7.6 |
|
|
床面長度比 |
2.6 |
2.6 |
2.6 |
||
|
床面斷面形狀 |
矩形 |
鋸齒型 |
三角形 |
||

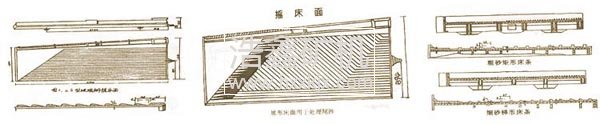

幾種搖床面床條形狀如下圖：
四、結構
LS型玻璃鋼床面系由聚酯玻璃鋼包裹鋼骨架，工作表面為特制耐磨層而成。床條用耐磨材質注入模具與床面同時一次成型、給礦邊板及床頭端板與骨架無論是LS型或YS型均有三種廣西壯族自治區條型式即用于處理粗砂砂級的矩形床條，處理細砂級的梯形條及處理礦泥的刻槽條三種類型，供用戶自行選別。
新型微礦泥搖床是我公司根據傳統的6-S型、云錫型搖床面部的粗砂、細砂礦泥進行物理性綜合而研制的一種新型重選設備。實踐證明，傳統搖床因其每種型號規格床面的來復條從粗選區至精選區都是成一個水平面。來復條規格也是一種床面制成一種規格，只有床面與床面分成了粗砂、細砂、礦泥等之間的區別。所以在生產選礦過程中，礦粒群在床面上進行松散分層，不能根據各自的需求適時的進行送礦和尾砂排放。對于處理各種粒度不同的礦砂,不能有效的進行回收。
新型微礦泥搖床最大的突破是將面部來復條各個分選區段依據礦砂在各個區段的容量和比重進行了合理的分配。在進行對粗礦礦砂的分選不易造成拋礦，對細粒礦泥的分選尾礦能同時提前排放，使精選區的礦砂回收率和品位相對高于其它各種規格的傳統搖床面。所以該搖床的適應范圍廣。既可用于粗選，也可用于精選等不同作業。
新型微型礦泥搖床其各部位的裝配尺寸，保留了6-S型和云錫型號床面的尺寸，隨時可互換安裝。結構部分系由聚酯玻璃鋼包裹鋼骨架，工作表面層為特制耐磨材料注入模具與床面一次成型。
新型微型礦泥搖床從我公司研制生產投放市場以來，因其面部來復條規格的合理設計及與傳統搖床面的使用對比試驗，效果顯著，深受用戶的歡迎。我公司現已批量生產推廣使用。
主要技術規范
|
床面\項目 |
新型微型礦泥搖床 |
床面\項目 |
新型微型礦泥搖床 |
|
傳動機構 床面結構 工作表面 床面規格 選別面積
床條型式
|
6-S型床頭 聚酯玻璃鋼、預埋鋼骨架 復合結構 金鋼砂特制耐磨層 1520~1820×4500毫米 7.5平方米 1、融粗礦30槽、細砂60槽、礦泥120槽于一體； 2、融細砂55槽、礦泥110槽于一體； 3、融細砂60槽、礦泥120槽于一體。 |
床面方向 橫向坡度 沖程 沖次 給礦粒度 給礦濃度 沖洗能力 處理能力 床面重量 |
分左式、右式 0—10 10—30毫米 240—360次/分 2--0.74毫米 15—30% 3—8噸/日 4—10噸/日 ~300公斤 |
