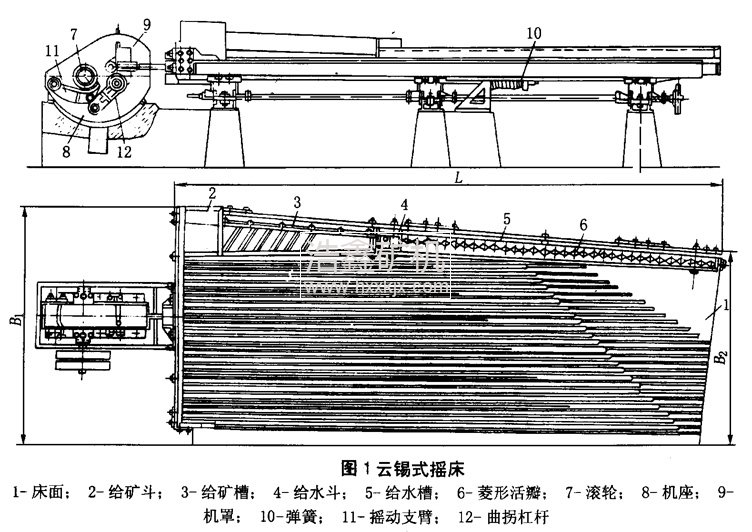

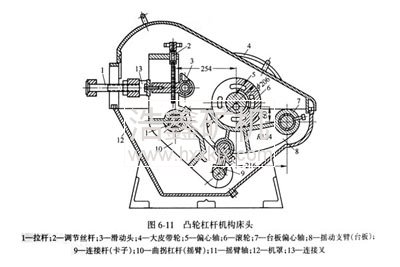

概述這是我國云錫機械廠將原蘇式CC-2型搖床改進而成的，故稱為云錫式搖床，其結構示于圖1。它采用凸輪杠桿式床頭，有的采用由其簡化的凸輪搖臂式床頭。搖床的機架比較簡單，床面采用滑動支撐方式。云錫式床面的外形和尺寸與6-S搖床面基本相同，不同的是床面在縱向連續有幾個坡度。床面采用生漆、漆灰（生漆與鍛石膏的混合物）、玻璃鋼或聚氨酯作耐磨層，有粗砂床、細砂床和礦泥床3種。通常，粗砂床面鋪梯形來復條，細砂床面鋪鋸齒形來復條，礦泥床面為三角形溝槽。



    云錫式搖床的優點是：床面平整，抗磨蝕性好，堅固耐用，不易變形，便于局部修補；床頭運動的不對稱性較大，且有較寬的差動性調節范圍以適應不同的給料粒度和選別要求；床頭機構運轉可靠，易磨損零件少，且不漏油。缺點是：彈簧安裝在床面底下，檢修和調節沖程均不方便（調沖程時需先放松彈簧）；床面的橫向坡度可調范圍小（0°~5°）；當橫坡及沖程調節過大時，將由于床頭拉桿的軸線與床面重心的軸線過分分離而會引起床面振動。

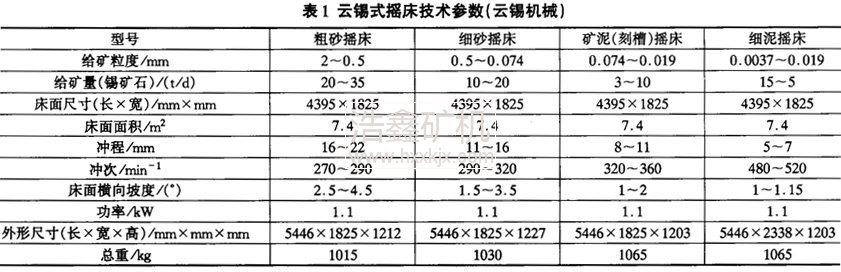

    2.產品實例云錫式搖床適合于在橫向坡度較小時處理細粒級、特別是礦泥時使用，是國內應用最廣泛的搖床之一（表1）。

    （1）云錫機械。該公司生產的云錫搖床由生漆床面，搖床頭，滑動支承、彈簧座和調坡機構，給礦和給水槽四部分組成。

    該搖床具有較好的運動曲線、床面光滑適度、平整、耐磨、耐酸、耐堿、耐潮不易變形、運行平穩、操作調整簡便、礦物分帶明顯、選礦率高等特點。廣泛運用于錫、鎢、鉛、鉍、鈦、錳、鉭、鈮、金等有色、黑色、稀土等礦石重選，入選粒度2~0.019mm。暢銷國內7000多余臺，并出口巴西、日本、韓國等國家。

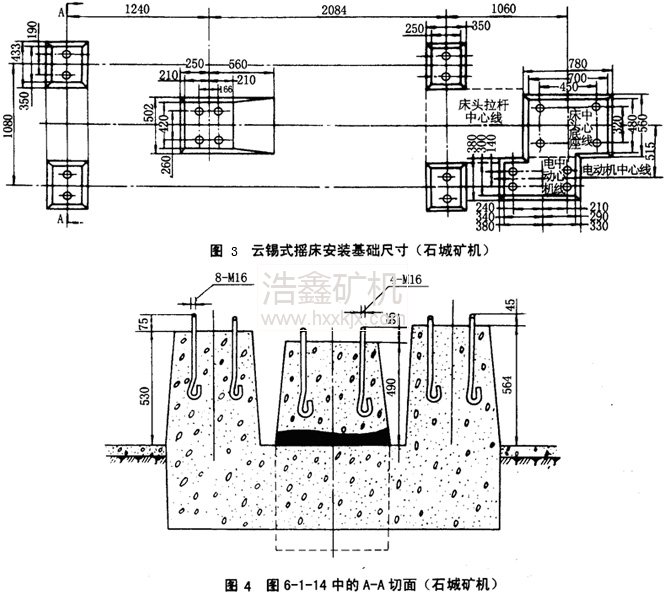

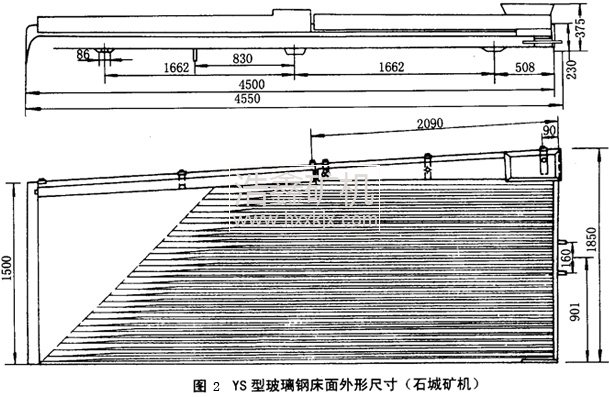

    (2)石城礦機。該廠生產的云錫式搖床采用YS型玻璃鋼床面，床面結構和工作表面材料與6-S型搖床面相同，其優點亦相同。該搖床的技術性能列于表2，YS型玻璃鋼床面外形尺寸示于圖2，搖床安裝基礎尺寸及其A-A切面分別示于圖3、4。



    生產云錫搖床的廠家還有浩鑫礦機，其技術性能、外形和安裝尺寸大體與石礦相似。
