一、用途和適用范圍
XFD-12型實驗室用多槽浮選機適用于-35目以下粒級的有色、黑色、非金屬及煤的浮選；可用來進行125-3000克浮選試樣的浮選試驗。

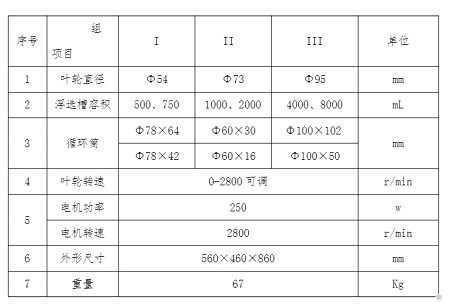

二、規格及技術參數
三、結構簡介

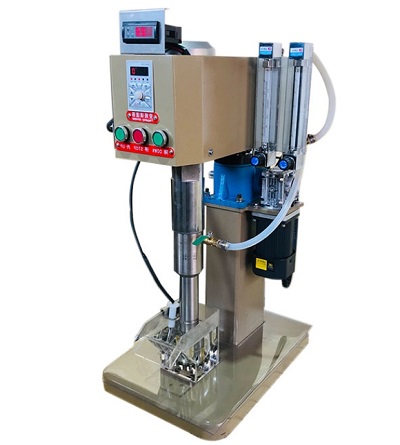

XFD-12型實驗室浮選機由下列主要部件組成：升降機構，無級變速機構，機體部分，定子、轉子部分和控制開關.
所有部件均與立柱體聯接。主軸按順時針方向轉動，運動由電動機經主軸帶動葉輪旋轉，旋轉變速箱手輪，即可調整葉輪轉速。調節變頻器旋鈕，設定葉輪轉速。
主軸主體升降是由電機帶動齒輪經過齒輪箱、帶動升降機升至所需位置后，按停止開關。下降時，按下降按鈕，因有行程開關，到達底部即會自動停止。
槽體由槽底下四個圓柱銷固定在底座的方孔上。
注意：升降轉換時，必須確定按停止按鈕后方可轉換升降工作。升降操作時，操作人員請勿遠離
四、安裝、調整、操作方法
浮選機安裝在工作臺上，可用四個底座螺絲調整水平；
電動機接電時，應檢查氣旋轉方向、要求電動機帶動的主軸葉輪按順時針方向轉動；
浮選機的轉速是由變頻器調節。機器運轉時也能調節轉速；轉速能在控制板的液晶表上顯示出來。
另外本機配有一個搖動手柄，也可為適應攪拌條件進行需要或微調。需要注意的是電動升降前，要把手柄拉出，然后折疊至搖輪內側，以防止在電動升降中產生對人員的傷害，電動升降時人員不要靠近搖輪。
葉輪、定子、空心軸可換。其葉輪與主軸右旋螺絲聯接，定子與空心套左旋螺絲聯接，空心軸與機頭左旋聯接，更換時注意旋轉方向；
循環筒由三根橡膠帶均稱地與定子連接；
五、維護保養及注意事項
空心軸上的氣門是氣路切斷和接通的主閥門，流量計上的閥門是微調閥門，注意啟閉順序，防止礦漿沖入流量計內。開啟時應為：啟動電機-開主閥門-開微調閥門；停機時應為：關主閥門-停電動機。
空心軸上端的密封圈應定期檢查，防止因其損壞而使礦漿漏入軸承而破壞。
安裝及檢修后，初運轉時均應檢查在清水中的氣密性，即在關閉主閥門，啟動主軸，啟動后在定子四周無氣泡射出，所加清水應與槽子的名義容積相符，其轉速為不從循環筒抽筋空氣時的最高轉速。
流量計脫離系統后，本機的吸氣量發生很大變化，使用時應注意。

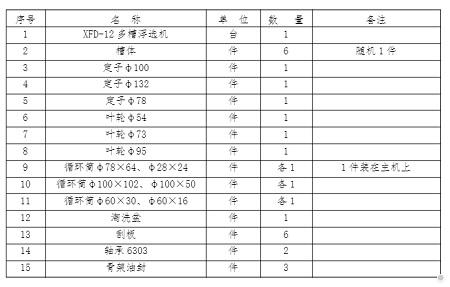

六、易損件明細表
