將硫鐵礦燒渣（干礦）經(jīng)100目篩子篩分，篩下產(chǎn)物在捧磨機中磨礦5min，磨礦濃度為C＝70%，攪拌5～8min，然后經(jīng)二段磁選，磁場強度分別為2500奧、3000奧，一段磁選精礦和二段磁選精礦合并為最終的精礦，二段磁選的尾礦再在搖床上重選，分別得到中礦和尾礦。工藝流程如圖1所示，下表為試驗結(jié)果。

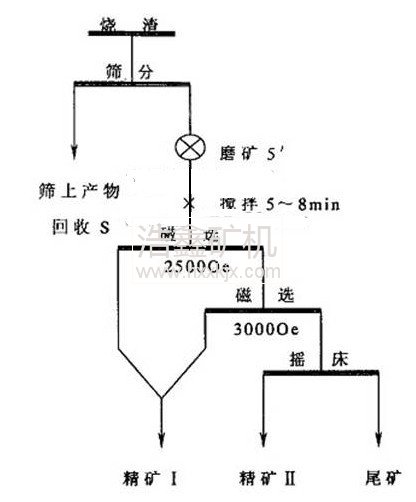

圖1 二段磁選－搖床工藝流程圖

表 二段磁選－搖床試驗

產(chǎn)品名稱	產(chǎn)率（%）	品位（%）		回收率（%）
		Fe	S	Fe	S
精礦Ⅰ	30.63	61.23	0.286	36.91	5.03
精礦Ⅱ	12.39	63.22	0.272	15.41	1.94
尾礦	56.98	42.53	2.84	47.68	93.03
合計	100	50.82	1.74	100	100



上表試驗結(jié)果表明，硫鐵礦燒渣在相同的預處理條件下，用二段磁選－搖床試驗聯(lián)合工藝流程，雖然可以得到比較高的精礦品位，分別為61.23%和63.22%，S的含量也比較低，可降至0.3%以下，但精礦產(chǎn)率和回收率都不高。精礦Ⅰ＋精礦Ⅱ的累計產(chǎn)率為43.02%，累計回收率52.32%。
