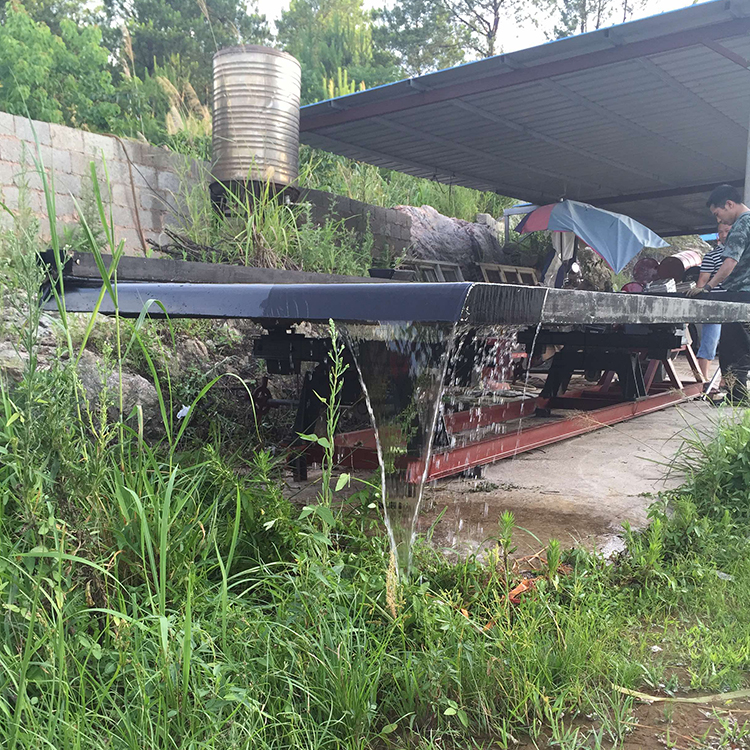

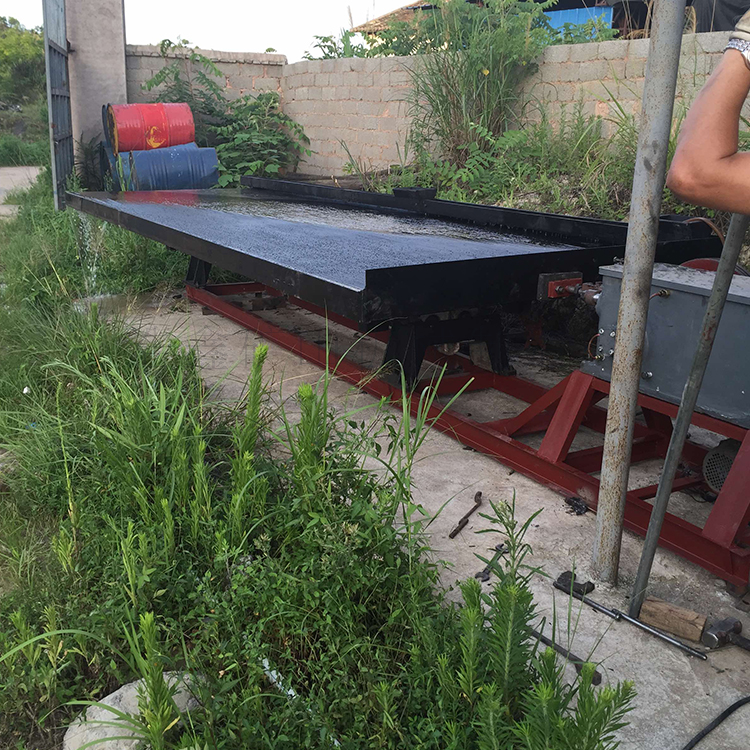

選礦搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下 運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動

原料(礦漿或干料)給到給礦槽內，同時加水調配成濃度為25％一20％的礦漿，自流到床面
上。礦粒群在床條溝內因受水流沖洗和床面振動而放松散、分層。分層后的上下層礦粒受到不
同大小的水流動壓力和床面摩擦力作用而沿不同方向運動。上層輕礦物顆粒受到更大程度的水力推動，較多地沿床面的橫向傾斜向下運動。于是這一側即被稱作層礦例。位于床層底部的
重礦物顆粒直接受床面的差動運動推動移向傳動端的對面，該處即稱為豬礦端。礦粒的密度和
粒度不同，運動方向亦不同，于是礦粒群從給礦槽開始沿對角線呈扇形展開，產物沿床面的邊緣排出，能精確地產出多重質量不同的產物
